钢制散热器安装图集介绍

　　不管是钢制散热器销售商还是钢制散热器安装人员，在给消费者介绍钢制散热器安装方式的时候，都是以文字的方式给消费者介绍，这让原本不懂钢制散热器安装的消费者，看着文字理解却不到位，为了能让消费者对钢制散热器安装能理解到位，小编今天就用图集的方式，给消费者详细介绍下钢制散热器安装。



　　钢制散热器安装图集介绍



　　钢制散热器安装图集：钢制散热器进出水方式选择

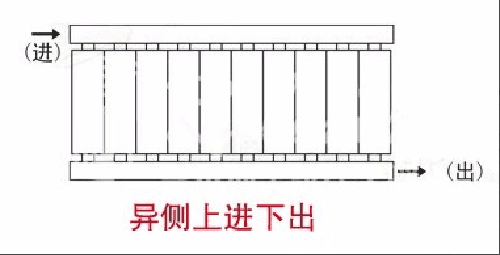

　　钢制散热器异侧上进下出

　　此种连接方法是最为合理，最有利于水循环的连接方式。这是一种在欧洲最常见的连接方式，所有散热器的供水温度是相等的，这种连接方式，需要在每个散热器出口安装一个平衡角阀，通过对平衡角阀的调节，以避免拘留水泵较近的散热器流量过大，距离水泵较远的散热器流量太小。

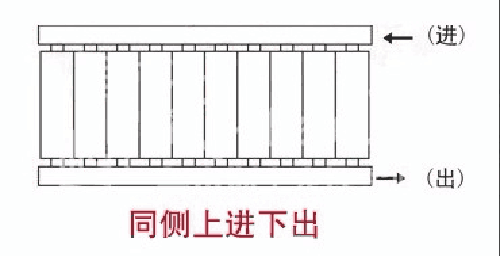

　　钢制散热器同侧上进下出

　　这种形式与异侧上进下出的很类似。最大的优势是有很好的水循环，增加了水流的流动速度，高进底出。但是相应的，这种散热器也需要额外增加管道的长度，而且很不方便，给家庭带来一定的麻烦。尽管供暖效果很好，但是不美观。

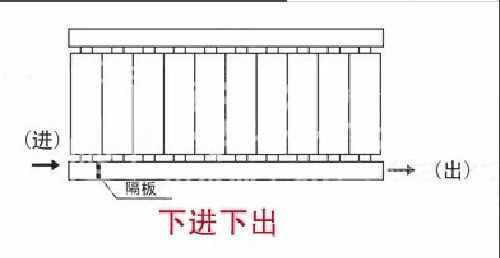

　　钢制散热器下进下出

　　它既能够保持散热器的整体造型不会被破坏，也能够最大限度的节省材料。因为进水口和出水口都在下面，水管的连接和铺设也非常方便。而且，当散热器安装后，用户可以通过手动的方式进行排水、排气，非常方便。目前，市场上比较流行的钢制散热器大多选用这种出水进水方式，可以最大限度的节省空间，保持散热器的美观，也比较符合现代人的审美观。

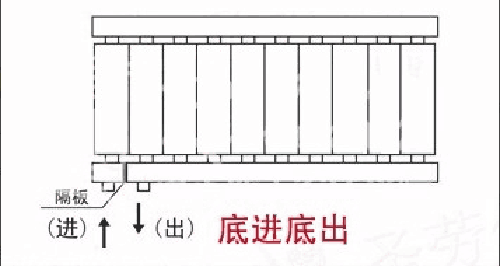

　　钢制散热器底进底出

　　现在基本上所有新建设的住宅小区都是这种连接方式，暖气管道是铺设在屋内地面的。厂家在制作散热器时是需要在散热器的内部，靠近进水口的位置设置一个隔板，这样水流强制在散热器内部循环。这种进出水方式最适合集中供暖，如果是独立供暖，最好不要采取这种方式，因为会影响水循环，间接导致暖气供暖效果不理想。



　　钢制散热器安装图集：步骤介绍



　　第一步：对地面或者墙壁进行开槽。为了埋藏暴露在外的管线，施工队伍须在墙壁和地面上开槽，槽的深度或者宽度，需要专门的安装人员，集合实际进行处理。



　　第二布：铺设管路并护卡槽。根据前期钢制散热器定位的位置开槽铺设支管，根据客户需求可在支管铺设钢槽对管道进行保护，系统封闭注水打压。

　　第三步：安装集分水器。分、集水器是由分水器和集水器组合而成的水流量分配和汇集装置。分水器安装要保持水平，安装完毕后要擦拭干净。



　　第四步：对钢制散热器系统进行压力试验。这是钢制散热器安装步骤中非常重要的一步，具体操作为：关闭主管连接阀门，开启钢制散热器进水阀用试压设备来测试，实验压力应为正常使用压力的1.5倍，且不小于整个小区管网的实验压力，3-5分钟无渗漏为合格。



　　第五步：按照装修进度进行。钢制散热器施工与水电施工同步进行，以免影响施工进度。

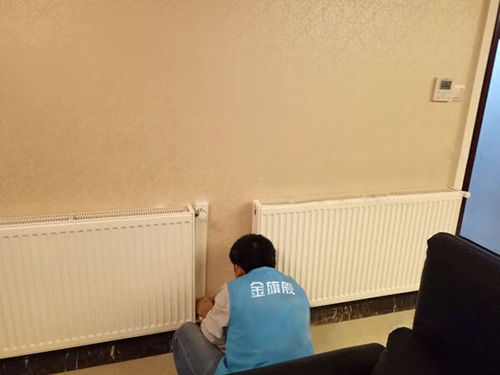

　　第六步：安装钢制散热器。将钢制散热器平稳放置，将阀门连接件与进出水口阀门连接在一起，使用水平尺测量钢制散热器是否平直，管路安装是否符合要求，然后使用管钳加固拧紧连接件。



　　第七步：安装挂壁炉。壁挂炉与煤气表、煤气灶的水平距离应大于300㎜，壁挂炉上方不得有电力明线与电器设备，壁挂炉与电器设备的净距离应大于300㎜，壁挂炉附近不得摆放易爆物品及其他挥发性危险品。安装时将烟道向下倾斜2°或3°，以防冷凝水等进入壁挂炉内部。

　　第八步：客户对钢制散热器整个系统进行检查验收。通常在更换施工时，工人会在管道上预留阀门，装好后应该进行冲压试验，证明没有跑，冒、滴、漏的地方才可完成验收。



　　第九步：钢制散热器系统安装完成。整个钢制散热器安装步骤全部完成，用户可顺利进入使用阶段。



　　以上就是“钢制散热器安装图集”内容。希望能帮助到你。
